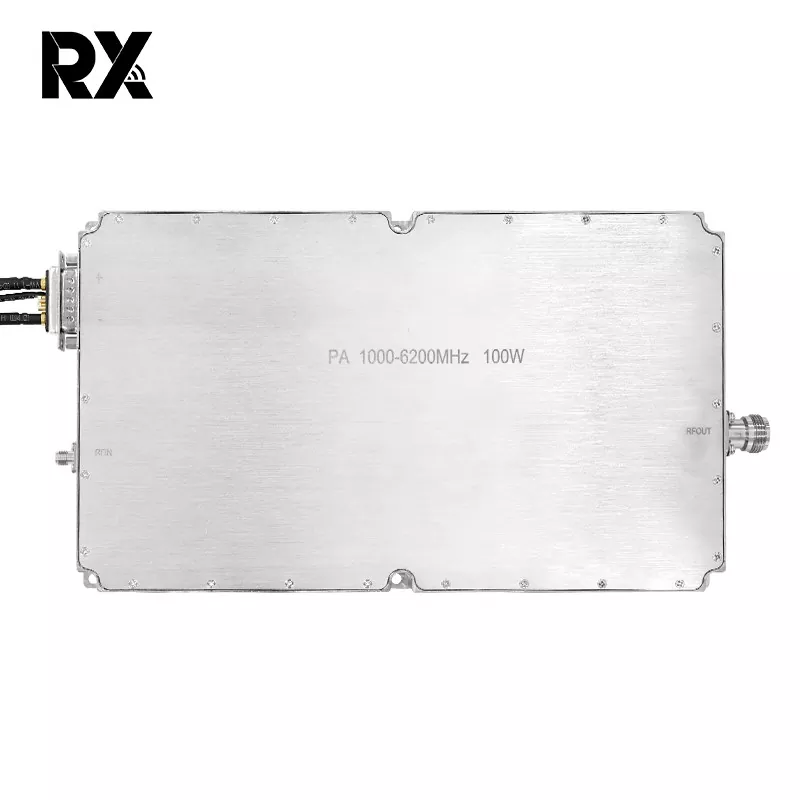

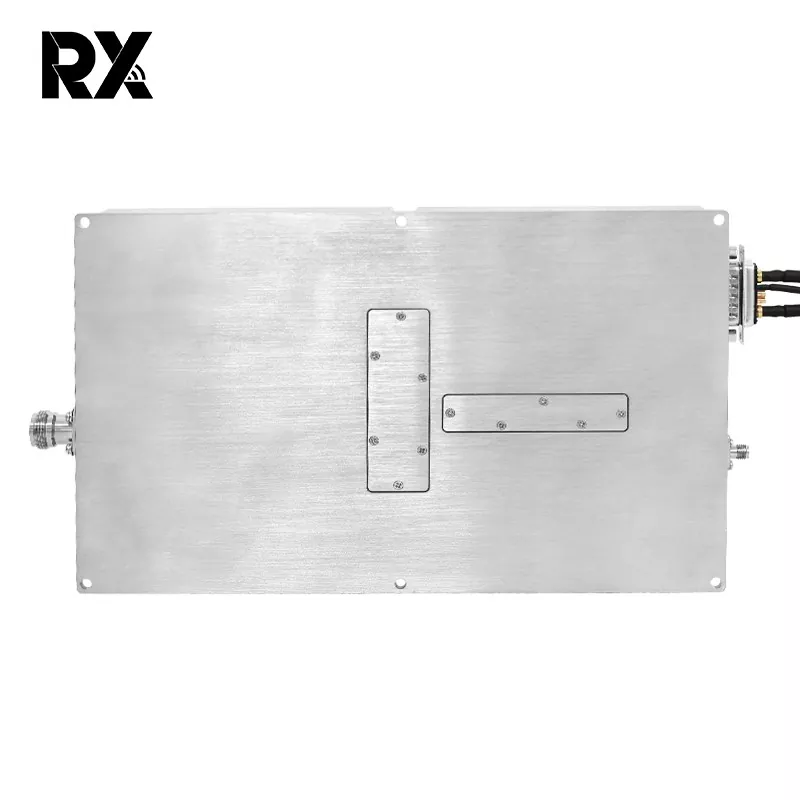

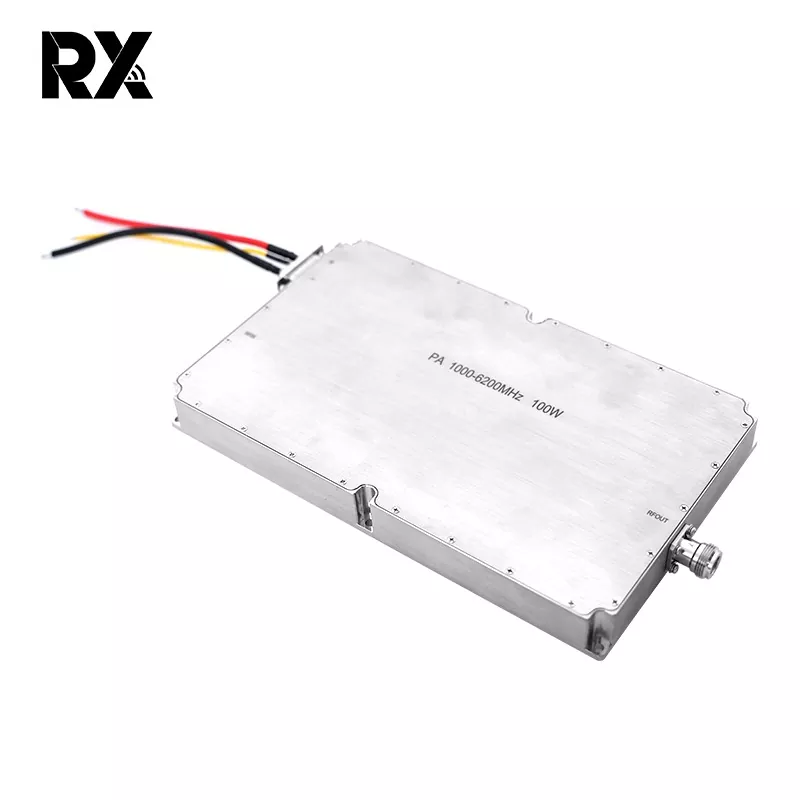

Ultra-Wideband 1000-6000MHz ພະລັງງານສູງ 100W Power Amplifier

Ultra-Wideband 1000-6000MHz High-Power 100W Power Amplifier ແມ່ນໂມດູນ RF. ໂມດູນດຽວສາມາດກວມເອົາ 1-6 GHz, ກໍາຈັດຄວາມຕ້ອງການຂອງວົງຈອນສະຫຼັບຫຼາຍແຖບແບບດັ້ງເດີມ, ຫຼຸດຜ່ອນຂະຫນາດຂອງລະບົບແລະຄວາມສັບສົນຢ່າງຫຼວງຫຼາຍ. ເຫມາະສໍາລັບສະຖານະການທີ່ກ່ຽວຂ້ອງກັບຄວາມວ່ອງໄວຂອງຄວາມຖີ່, ຄວາມຖີ່ hopping, ຫຼືການແຊກແຊງຄວາມຖີ່ກ້ວາງ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Ultra-Wideband 1000-6000MHz ພະລັງງານສູງ 100W Power Amplifier

ໂມດູນນີ້ໃຊ້ເທກໂນໂລຍີ GaN, ບັນລຸ 30% ການລະບາຍຄວາມຮ້ອນຫນ້ອຍກ່ວາ LDMOS ໃນພະລັງງານ 100W ທຽບເທົ່າ, ບັນລຸພະລັງງານສູງທີ່ແທ້ຈິງແລະການລະບາຍຄວາມຮ້ອນຕ່ໍາ, ດັ່ງນັ້ນການຍືດອາຍຸຂອງໂມດູນ. ນອກຈາກນັ້ນ, ພວກເຮົາໄດ້ເພີ່ມການປ້ອງກັນອຸນຫະພູມ, ການປ້ອງກັນການໂຫຼດ, ການປ້ອງກັນ overvoltage, ແລະການປ້ອງກັນ overdrive ກັບກະດານວົງຈອນ, ກໍາຈັດຄວາມຕ້ອງການສໍາລັບຫນ້າທີ່ປ້ອງກັນພາຍນອກແລະເພີ່ມປະສິດທິພາບການດໍາເນີນງານຢ່າງຫຼວງຫຼາຍ.

ບໍ່ເຫມືອນກັບຄວາມຖີ່ແຖບແຄບທໍາມະດາ, ultra-wideband (1000-6000MHz) ຮຽກຮ້ອງໃຫ້ມີມາດຕະຖານດ້ານວິຊາການແລະອົງປະກອບທີ່ສູງຂຶ້ນເພື່ອບັນລຸຄຸນລັກສະນະ ultra-wideband, ພະລັງງານສູງ, ຄວາມຫນ້າເຊື່ອຖືສູງ. ເຄື່ອງຂະຫຍາຍສຽງ Ultra-Wideband 1000-6000MHz 100W ໄດ້ສະແດງໃຫ້ເຫັນປະສິດທິພາບທີ່ໂດດເດັ່ນໃນການສື່ສານຫຼາຍແຖບທີ່ທັນສະໄຫມ, ການທົດສອບ EMC, ສົງຄາມເອເລັກໂຕຣນິກ, ແລະລະບົບຕ້ານ drone.

ຂໍ້ມູນຈໍາເພາະຂອງເຄື່ອງຂະຫຍາຍສຽງ 1000-6200MHz 100W (TC=25℃)

ບໍ່.	ລາຍລະອຽດ	ສັນຍາລັກ	ຕ່ຳສຸດ	ພິມ		ສູງສຸດ	ໜ່ວຍ	ຂໍ້ສັງເກດ
1.	ຄວາມຖີ່ຂອງການດໍາເນີນການ	BW	1000			6200	MHz
2.	ພະລັງງານປ້ອນຂໍ້ມູນ	ປັກໝຸດ		2			dBm
3.	ພະລັງງານອອກ CW	ປທ	50.5	51		52.5	dBm	ຄື້ນຕໍ່ເນື່ອງ
4.	ເພີ່ມພະລັງງານ	Gp	48.5	49		50.5	dBm	@Pin=2 dBm
5.	Power Gain Flatness	△ Gp		±1.5			dB	@Pin=2 dBm
6.	Input Return Loss	S11		-15			dB
7.	ແຮງດັນປະຕິບັດງານ	Vdc	28	28		32	V
8.	ການບໍລິໂພກໃນປະຈຸບັນ	A		17		21.5	A	@ປູ=110~180W
9.	RF Connector Input		SMA, ເພດຍິງ

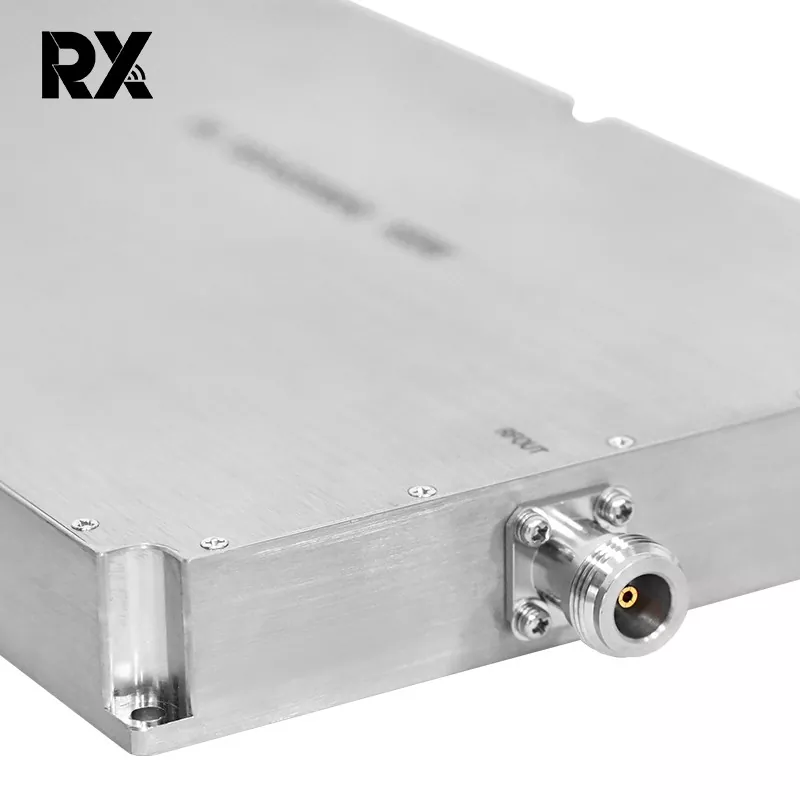

10.	RF Connector Output		N, ເພດຍິງ
11.	ນ້ຳໜັກ			1.9		2	ກກ
12.	ຄວາມຍາວກວ້າງລວງສູງ		25015025			ມມ
13.	ພະລັງງານການປ້ອນຂໍ້ມູນສູງສຸດ	PinMax	≤10			dBm

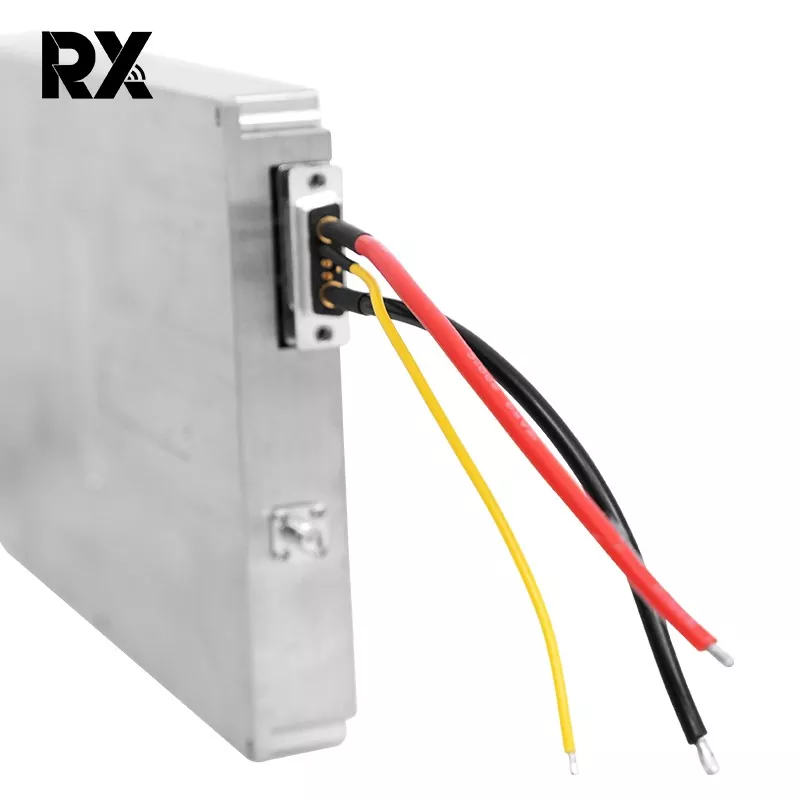

14.	ຄໍານິຍາມຂອງການໂຕ້ຕອບ (ເພດຍິງ 7W2)	VDD	A1		28Vdc
		GND	A2		ດິນ
		ການປົກປ້ອງກະແສໄຟຟ້າເກີນ	2		ການດໍາເນີນງານປົກກະຕິ: 0V ການປ້ອງກັນກະແສໄຟຟ້າເກີນ: +5V			ການປົກປ້ອງກະແສໄຟຟ້າເກີນ @25A
		ການປົກປ້ອງອຸນຫະພູມເກີນ	2		ການດໍາເນີນງານປົກກະຕິ: 0V ປ້ອງກັນອຸນຫະພູມເກີນ: +5V			ອຸນຫະພູມເກີນ
		ເປີດໃຊ້	3		5V~Vdd: ເປີດ 0V: ປິດ			ປ້ອງກັນ@100℃
		GND	4		ດິນ
		ລັດ	5		ການດໍາເນີນງານປົກກະຕິ: 0V ການປົກປ້ອງຂອງລັດ: +5V
